喜报!五建集团柳州市城市档案中心项目荣获中国钢结构金奖

712日,中国建筑金属结构协会公布第十五届中国钢结构金奖(第一批)获奖项目名单,由一分公司承建的柳州市城市档案中心项目凭借精湛的钢结构施工工艺,荣获中国建筑钢结构行业工程质量的最高荣誉——中国钢结构金奖。截至目前,五建集团累计获得中国钢结构金奖7项。

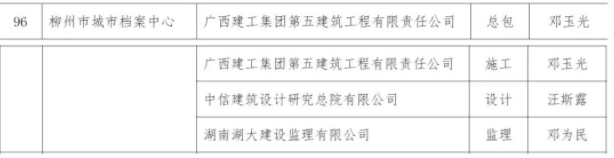

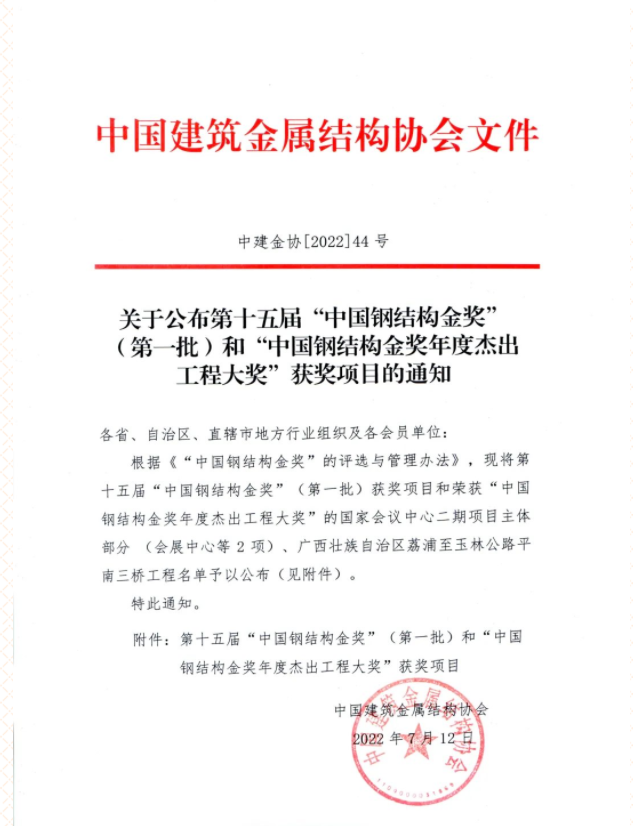

表彰文件

该项目作为自治区重点工程,总投资约7.88亿元,总建筑面积约10.3万平方米,建筑内容包括A116层联合档案馆、A23层联合办公区、B4层公共服务大厅和C8层城市档案馆等,配套建设道路、停车场、绿化、给排水及供配电等配套辅助设施。

项目应用BIM技术进行前期策划,优化管综碰撞,提升施工各专业的合理性、准确性和可校核性。面对钢结构安装悬挑钢构梁多、截面多样、安装难度大、危险系数高等问题,项目成立了钢结构领导小组,选择专业水平高、技术业务硬的焊工,对拼装和安装精度要求高的作业面进行钢结构安装,确保钢结构安装的焊接质量。在钢结构安装中,项目设置安全作业平台、防坠器、生命绳及安全兜网,在保证安全的前提下,对于提高钢结构安装速度、把控施工质量、降低工程成本、保证施工安全具有积极意义。

此前,项目荣获广西工程建设QC小组活动一类成果奖1项、二类成果奖3项;荣获全区BIM技术应用(广西建工杯)第六届职工技能大赛二等奖,第二届工程建设行业BIM大赛建筑工程类三类成果,《装配式GRC轻质隔板基础胎模施工工法》获企业级工法;荣获2021年上半年自治区级安全文明标准化工地称号。

匠心铸造精品工程,让我们来看看项目部是怎样突破钢结构施工中的各种技术难点吧!

01

难点:项目含有大量钢柱、钢梁,以现场拼装、安装为主,因此对钢结构的预埋、拼装和安装精度要求高。

对策:一是成立钢结构攻坚小组,事前制定测量方案,用经纬仪和全站仪等先进仪器对现场钢结构的轴线位置、标高、外形尺寸进行控制测量,确保预埋件、钢柱、钢梁的拼装、安装精度。二是在预埋件安装中,安装前测量小组根据图纸及业主给出的控制点放出轴线,根据轴线进行预埋件定位安装,预埋件安装完成后复核轴线、位置、标高安装情况,如有不符及时改正,确认无误后才能进行浇筑混凝土。三是在钢柱安装中,精确定位钢柱安装位置和垂直度,工程钢柱与基础连接采用锚栓螺母连接固定,用汽车式起重机进行安装,钢柱安装前再次检查安装准线、基础顶面标高及钢柱的制作尺寸,确保无误后方可进行吊装。四是在钢梁安装中,采用地面拼装完成后整体吊装。

02

难点:现场焊接量大、焊缝质量等级高。项目设计为坡口全熔透焊缝,焊缝等级为1级,存在钢柱工地拼接接口多,焊接量大等难题。钢柱每米重量大,进入地面以上作业后,需用现场已布置塔吊进行吊装作业;且钢柱按工艺分段及按结构构造分段多,构件截面大,因此拼接接口焊缝宽度大,焊接量巨大。钢框梁与柱连接节点,上下翼缘板坡口焊接,梁与柱连接板两面均需焊接。

对策:一是组织充足的专业高水平焊工做专门的焊接作业。二是准备充足的相对高效二氧化碳气体保护焊机。三是严格按钢结构焊接规程进行焊接作业。如焊接前清除铁锈、毛刺、污垢,采取焊接预热、采用引弧板、雨雾天气不施焊等措施。

03

难点:地下室非吊装区域基础多且密集,吊车行车通道布置困难;现场吊装作业场地狭小,构件数量多,单构件重量大,构件的堆放位置不足,存在二次倒运情况。

对策:密切结合土建作业工序,避开非吊装区域基础,合理预留行车通道,既不影响土建施工,也不影响钢结构吊装。构件进场计划尽量准确,尽量按需配套进场,及时吊装已进场构件,腾出构件堆放位置,减少二次倒运。

04

难点:项目A1A2B三个钢结构吊装分区均有悬挑钢梁,悬挑长度0.8m6m,悬挑钢梁有多种截面,最大截面为H1000x600x18x30,悬挑长度为6m,单根重量最大2.4t

对策:一是悬挑梁通过塔吊就位后,穿入安装螺栓,控制标高及方向;分别用水准仪、钢卷尺及经纬仪控制标高及梁与轴线的方向。二是紧固5M16安装螺栓。三是悬挑梁腹板与柱上连接板及安装夹板焊接。四是焊接完成后,确认安全后松钩。五是吊装悬挑梁之间连接次梁,次梁紧固螺栓后,确认安全后松钩。六是工人操作行走梁面时安全带分别挂在悬挑梁两个吊耳处,待生命线设置后,安全带挂在生命线上及梁吊耳处。

下一步,五建集团将以此次获奖为契机,勇于创新,敢于超越,不断提升项目管理和质量技术水平,向成为“国内一流的建筑服务商”目标不断迈进。


(文   雯)
